    Easson 1um 5um Dro Scale Digital Linear Measuring Scale

    Ask Lasest Price
    Brand Name : Easson
    Model Number : ES-14B
    Certification : CE
    Payment Terms : T/T
    Supply Ability : 1000 SETS per Months
    Delivery Time : 3 working days
    • Product Details
    • Company Profile

    Easson 1um 5um Dro Scale Digital Linear Measuring Scale

    Easson 1um 5um Dro Scale Digital Linear Measuring Scale


    Products Description



    Optical Linear Glass Scale 2 & 3 Axis Drilling Milling Machine Lathe Grinder Position Scale With Digital Readout

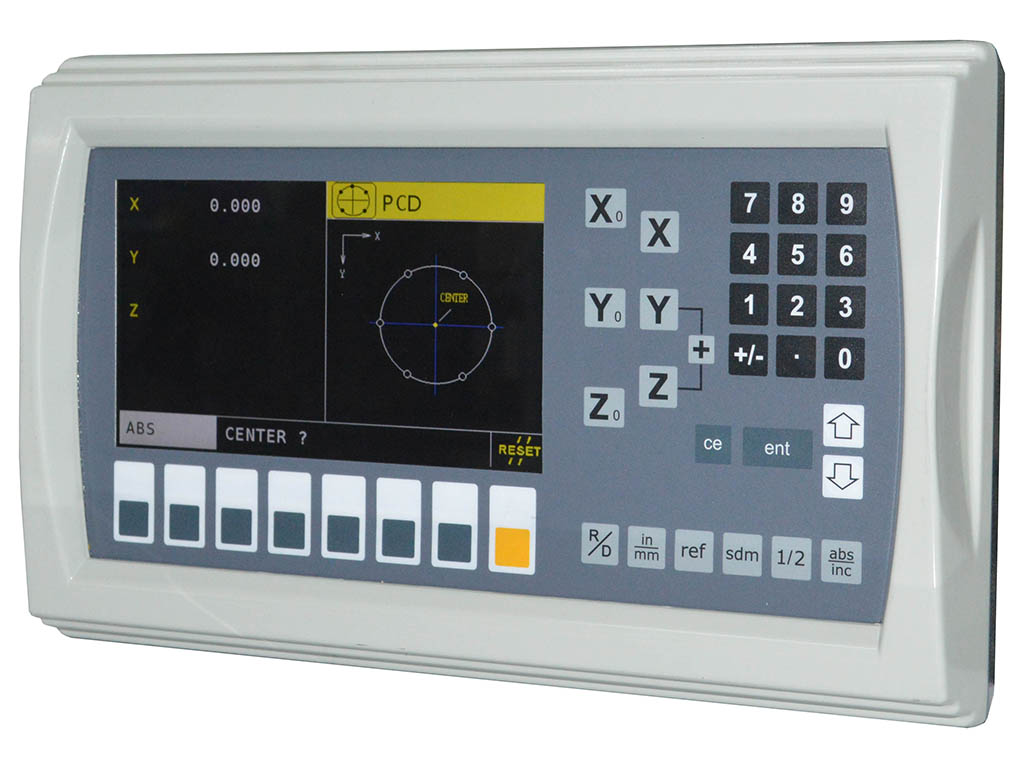

    Easson ES14B 3 Axis multifunctional LCD DRO which is used for different machine tool like milling machine, lathe machine, boring machine and grinding machine by setting the parameter in the DRO. It has a lot of graphics processing capabilities. For example, R function, line hole positioning in the milling machine.


    Digital Readout System Products Parameter


    Model TypeES-14B
    Axis number3 Axis
    Axis Display0.1μm, 0.5μm, 1μm, 5μm
    Signal InputTTL
    Power SupplyAC110 V - 220 V
    Net Weight (kg)2.5
    Input frequency2 MB Hz
    Operation KeyboardLight touch buttons
    Operating temperature0℃ - 45℃
    Storage temperature-40℃ - 55℃
    Relative humidity≤ 95%
    Inputs2 or 3 linear scale
    EMC Standard

    IEC61000-4-2 / GB / T 17799-2

    IEC61000-4-4 / GB / T 17799-4

    IEC61000-4-5 / GB / T 17799-5




    Optical Linear Scale | Linear Scale | Optical Glass Scale Specification


    VS10VS11VS12VS13VS20VS21VS22VS23
    Measuring StandardGrating Glass Scale - Grating period: 20μm (0.02mm)
    Optical Detecting SystemTransmissive Infrared System: wave length 880mm
    Slide Carrier SystemVertical five bearings supporting system
    Display Resolution5μm1μm5μm1μm5μm1μm5μm1μm
    Measurement Travel50-1200mmEvery 50mmNot available
    1300-3000mmNot availableEvery 100mm
    Accuracy50-450mm±3μm - ±5μm--
    500-800mm±10μm±5μm±10μm±5μm--
    1050-2000mm±10μm±5μm±10μm±5μm--
    1300-3000mm--±10μm/m
    Repeatability2μm (0.002mm)
    Hystersis3μm (0.003mm)
    ProtectionIP 53
    Power supplyDC 5V ± 5%
    Output SignalTTLTTL422422TTLTTL422422




    Advanced Optical Measuring System


    Built in Compensation Data VA Series Absolute Linear Encoder For Measuring MachineBuilt in Compensation Data VA Series Absolute Linear Encoder For Measuring Machine


    The slide carrier of the VS / VA series scales, use a five bearing design and six spring for optical grating linear transducer, ensure the VA scales not effected by installation, the spring can adjust the angle when the operator install not good for the alignment, so that it can reach a higer accuracy than one spring design reader head.


    DSUB 9PIN

    PINTTL422A
    SignalCableSignalCable
    1————A-Yellow
    20VOrange0VWhite
    3————B-Red
    4GNDGNDGNDGND
    5————R-Black
    6AYellowAGreen
    75VRed5VBrown
    8BGreenBBlue
    9RBrownRGrey

    100% Laser calibration


    All Easson optical linear scale are individually inspected and calibrated by our in-house laser interferometer to ensure measuring accuracy comply 100% with the specifications.
